    Серия М          еще серии ->

КОМПРЕССОРЫ ВИНТОВЫЕ СЕРИИ M

Технические характеристики


Производительность -
 от 0,85 до 13,3 м3/мин.

Давление - от 7 до 12,5 бар

Ременной привод – гибкое решение и невысокая стоимость.

Надежная и простая в обслуживание клиноременная передача. Для увеличения сроков технического обслуживания и увеличения КПД до 98% используются усиленные кевларом ремни марки Opti.

Высокоэффективный винтовой блок.

Асимметричный профиль ротора допускает больший зазор между роторами по сравнению с зазором в большинстве других блоках. Это увеличивает эффективность блока на 5% - 10%.

Роторы большого диаметра обеспечивают высокую эффективность даже при низких скоростях вращения, гарантируя ощутимые преимущества, такие как увеличение срока службы и снижение уровня шума.

Сдвоенные, большого размера, плотно установленные конические роликовые подшипники надежно фиксируют положение ротора при нагрузке, разгрузке и запуске.

Трехступенчатое уплотнение вала в комбинации с системой отделения масла гарантирует отсутствие утечек масла и воздуха и обеспечивает еще большую эффективность работы компрессора.

ПАРАМЕТРЫ

МОДЕЛЬ:

SCR 7.5 M

Мощность (кВт):

5.5

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

0.85 / 0.8 / 0.7 / 0.6

Габариты (мм):

900  ×  680  ×  970

Вес (кг):

250

МОДЕЛЬ:

SCR 10 M

Мощность (кВт):

7.5

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

1.1 / 1 /  0.9 / 0.8

Габариты (мм):

900  ×  680  ×  970

Вес (кг):

1650

МОДЕЛЬ:

SCR 15 M

Мощность (кВт):

11

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

1.6 / 1.5 /  1.4 / 1.2

Габариты (мм):

800  ×  950  ×  1130

Вес (кг):

300

МОДЕЛЬ:

SCR 20 M

Мощность (кВт):

15

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

2.3 / 2.2 /  1.9 / 1.7

Габариты (мм):

800  ×  950  ×  1130

Вес (кг):

420

МОДЕЛЬ:

SCR 25 M

Мощность (кВт):

18.5

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

3.4 / 3 /  2.7 / 2.4

Габариты (мм):

900  ×  115 ×  1135

Вес (кг):

560

МОДЕЛЬ:

SCR 30 M

Мощность (кВт):

22

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

3.8 / 3.5 /  3.2 / 2.8

Габариты (мм):

900  ×  115 ×  1135

Вес (кг):

580

МОДЕЛЬ:

SCR 40 M

Мощность (кВт):

30

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

5.1 / 5 /  4.2 / 3.7

Габариты (мм):

900  ×  115 ×  1135

Вес (кг):

640

МОДЕЛЬ:

SCR 50 M

Мощность (кВт):

37

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

6.5 / 6.2 /  5.7 / 5.1

Габариты (мм):

1000  ×  1300  ×  1470

Вес (кг):

800

МОДЕЛЬ:

SCR 60 M

Мощность (кВт):

45

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

7.7 / 7.5 /  6.8 / 6

Габариты (мм):

1000  ×  130 ×  1470

Вес (кг):

920

МОДЕЛЬ:

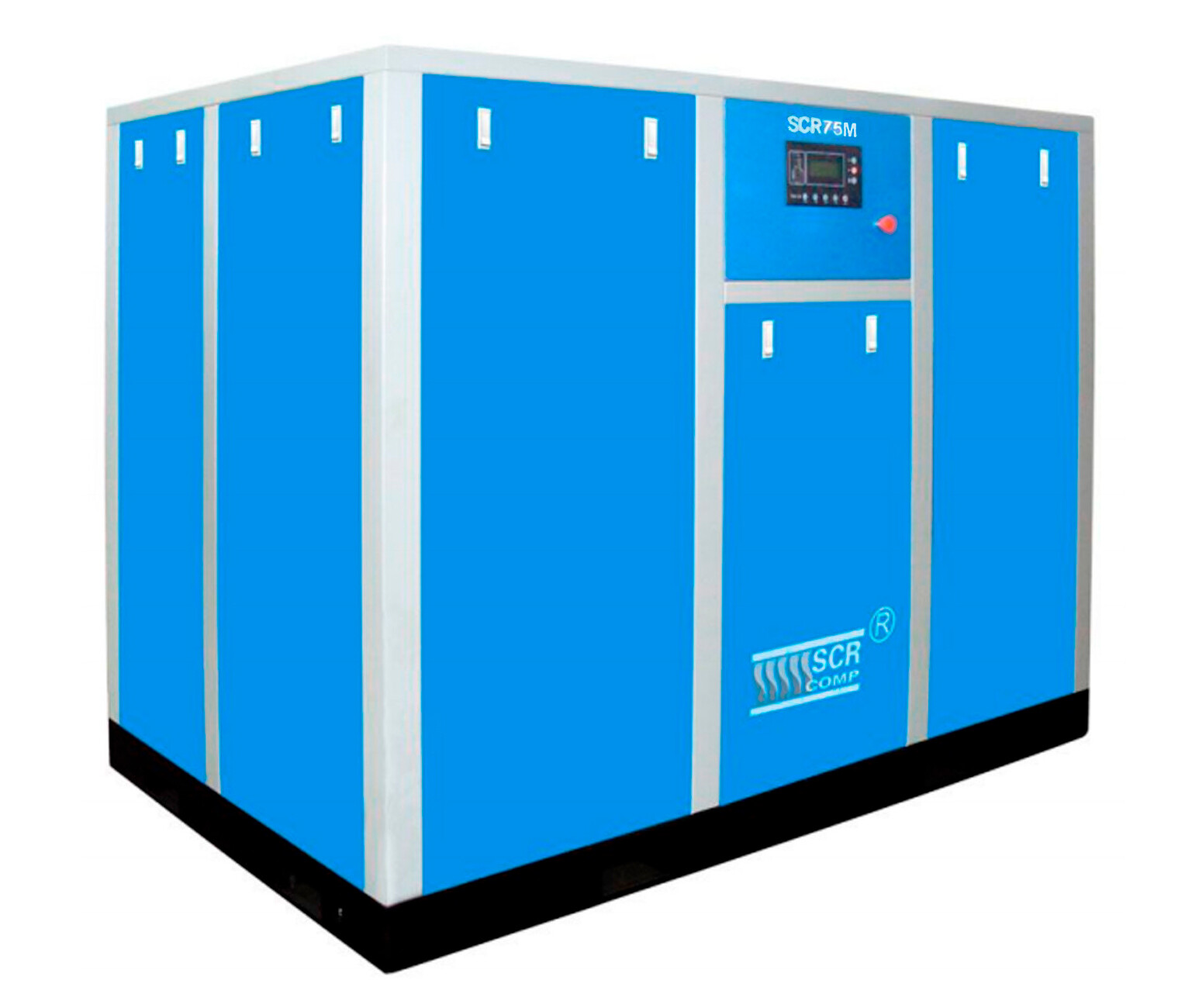

SCR 75 M

Мощность (кВт):

55

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

10.4 / 9.4 /  8.4 / 7.8

Габариты (мм):

1600  ×  135 ×  1700

Вес (кг):

1540

МОДЕЛЬ:

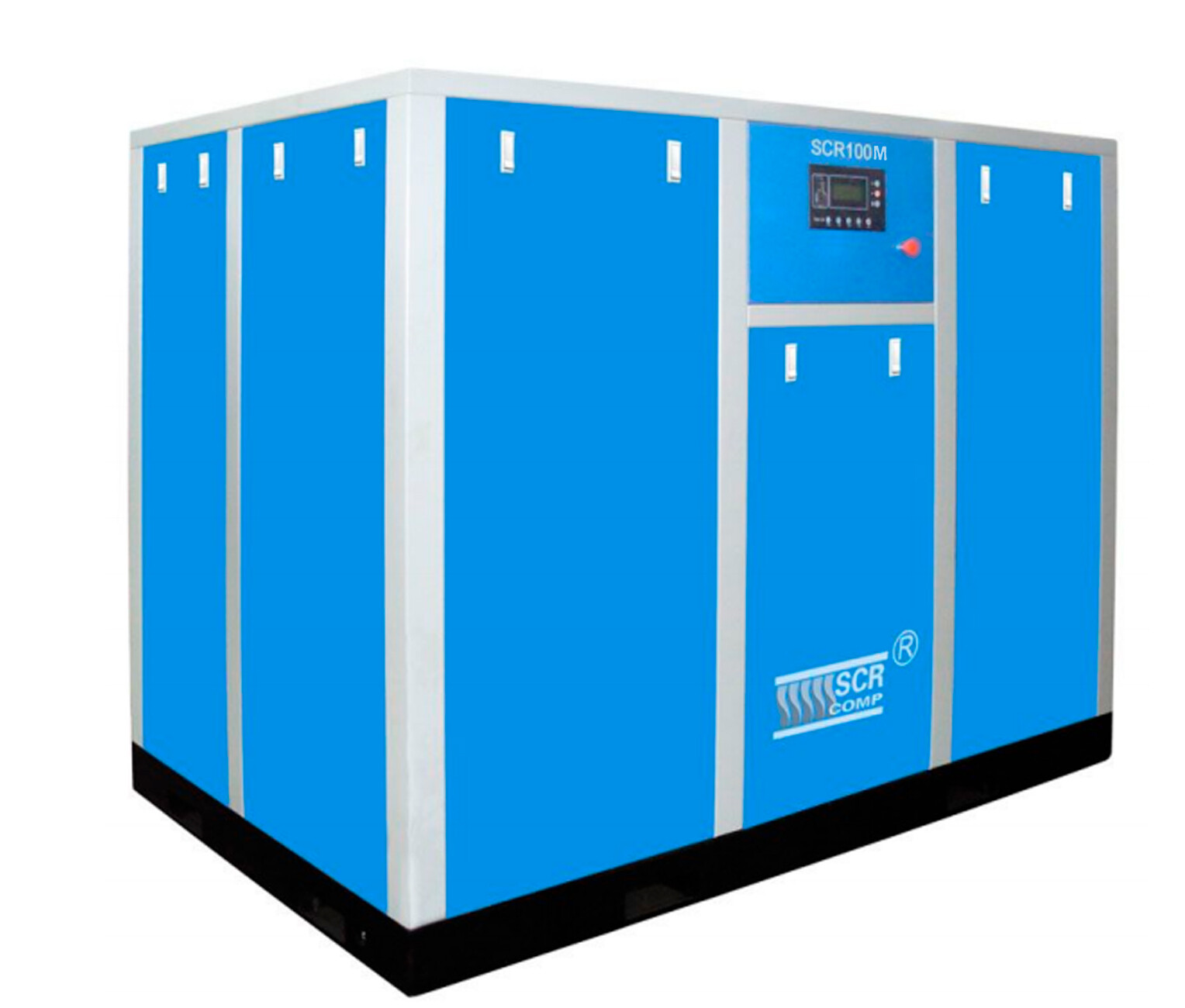

SCR 100 M

Мощность (кВт):

75

Давление (Бар):

7 / 8/ 10 / 12.5

Производительность (м3/мин):

13.3 / 13 /  11.9 / 10

Габариты (мм):

1600  ×  135 ×  1700

Вес (кг):

1650

ВАЖНО:


  1. Производительность измеряется при номинальном давлении в соответствии со стандартом IS0 1217 Приложение C.

  2. Возможно изготовление компрессоров по специальным требованиям, а так же для тяжелых условий эксплуатации.

  3. Мы оставляем за собой право вносить изменения и улучшения в дизайн и внешний вид. Технические данные могут меняться без предварительного уведомления.

СООТВЕТСТВУЕТ СТАНДАРТАМ

КОМПРЕССОРЫ ВИНТОВЫЕ СЕРИИ M

Технические характеристики


Производительность - от 0,85 до 13,3 м3/мин.

Давление - от 7 до 12,5 бар

Ременной привод – гибкое решение и невысокая стоимость.

Надежная и простая в обслуживание клиноременная передача. Для увеличения сроков технического обслуживания и увеличения КПД до 98% используются усиленные кевларом ремни марки Opti.

Высокоэффективный винтовой блок.

Асимметричный профиль ротора допускает больший зазор между роторами по сравнению с зазором в большинстве других блоках. Это увеличивает эффективность блока на 5% - 10%.

Роторы большого диаметра обеспечивают высокую эффективность даже при низких скоростях вращения, гарантируя ощутимые преимущества, такие как увеличение срока службы и снижение уровня шума.

Сдвоенные, большого размера, плотно установленные конические роликовые подшипники надежно фиксируют положение ротора при нагрузке, разгрузке и запуске.

Трехступенчатое уплотнение вала в комбинации с системой отделения масла гарантирует отсутствие утечек масла и воздуха и обеспечивает еще большую эффективность работы компрессора.

Модель

Мощность
(кВт)

Давление
(бар)

Производительность
 (м³/мин)

Габариты
 (мм)

Вес
 (кг)

Стоимость

SCR 7.5 M


5.5


7 / 8/ 10 / 12.5

0.85 / 0.8 / 0.7 / 0.6

900  ×     680  ×   970


250


SCR 10 M


7.5


7 / 8/ 10 / 12.5

1.1 / 1 /  0.9 / 0.8

900 ×  680 × 970


250


SCR 15 M


11


7 / 8/ 10 / 12.5

1.6 / 1.5 /  1.4 / 1.2

800 ×  95× 1130


300


SCR 20 M


15


7 / 8/ 10 / 12.5

2.3 / 2.2 /  1.9 / 1.7

800 ×  95× 1130


420


SCR 25 M


18.5


7 / 8/ 10 / 12.5

3.4 / 3 /  2.7 / 2.4

900 ×  115× 1135


560


SCR 30 M


22


7 / 8/ 10 / 12.5

3.8 / 3.5 /  3.2 / 2.8

900 ×  115× 1135


580


SCR 40 M


30


7 / 8/ 10 / 12.5

5.1 / 5 /  4.2 / 3.7

900 ×  115× 1350


640


SCR 50 M


37


7 / 8/ 10 / 12.5

6.5 / 6.2 /  5.7 / 5.1

1000 ×  130× 1470


800


SCR 60 M


45


7 / 8/ 10 / 12.5

7.7 / 7.5 /  6.8 / 6

1000 ×  130× 1470


920


SCR 75 M


55


7 / 8/ 10 / 12.5

10.4 / 9.4 /  8.4 / 7.8

1600 ×  135× 1700


1540


SCR 100 M


75


7 / 8/ 10 / 12.5

13.3 / 13 /  11.9 / 10

1600 ×  135× 1700


1650


ВАЖНО:


  1. Производительность измеряется при номинальном давлении в соответствии со стандартом IS0 1217 Приложение C.

  2. Возможно изготовление компрессоров по специальным требованиям, а так же для тяжелых условий эксплуатации.

  3. Мы оставляем за собой право вносить изменения и улучшения в дизайн и внешний вид. Технические данные могут меняться без предварительного уведомления.

СООТВЕТСТВУЕТ СТАНДАРТАМ
